Famille des ECoS DETECTOR
Module de retour d'information ECoSDetector, 16 entrées numériques, dont 4 entrées de retour d'information RailCom (1, 5, 9, 13). Entrées numériques commutables pour un fonctionnement à 2 ou 3 rails, OPTO (électriquement isolées ).
N°50094 +/- 188,75 €.

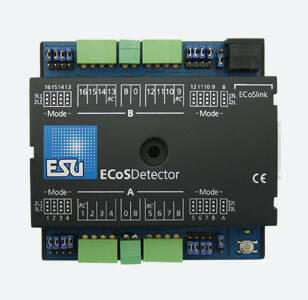

Module Standard ECoSDetector peut surveiller jusqu'à 16 sections de voie et signaler la présence d'une locomotive (occupation de la voie). Il est compatible avec tous les types de voies à 3 chiffres, qu'il s'agisse de voies M, K ou C.
N°50096 +/- 76,81 €.
Module de retour d'information RC ECoSDetector, opto, uniquement 4 entrées RailCom.
N°50098 +/- 96,56 €.

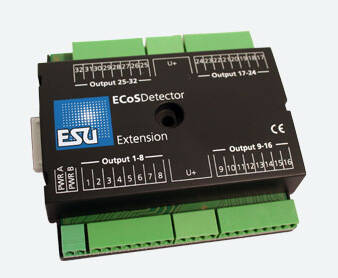

Module d'extension de sortie ECoSDetector. Option de connexion pour 32 sorties LED pour l'éclairage du Tableau de Commande Optique du schéma de voie de présence sur canton ou des signaux de cantonnement.
N°50095 +/- 49,28 €.
À mesure que votre système s'étend et que vous souhaitez connecter des amplificateurs ECoSBoost et des modules de retour d'information ECoSDetector supplémentaires à votre système ECoS ou à votre station centrale, vous manquerez bientôt de ports sur l'unité de contrôle. Il sera alors temps d'acquérir votre premier terminal ECoSlink.

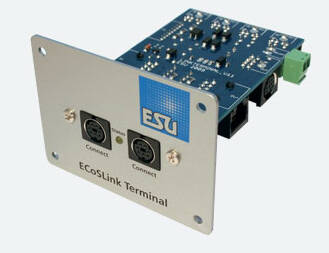

Tableau de distribution de bus terminal ECoSLink, 6 prises de connexion, avec câble de 0,9 m.
N°50099 +/- 54,58 €.

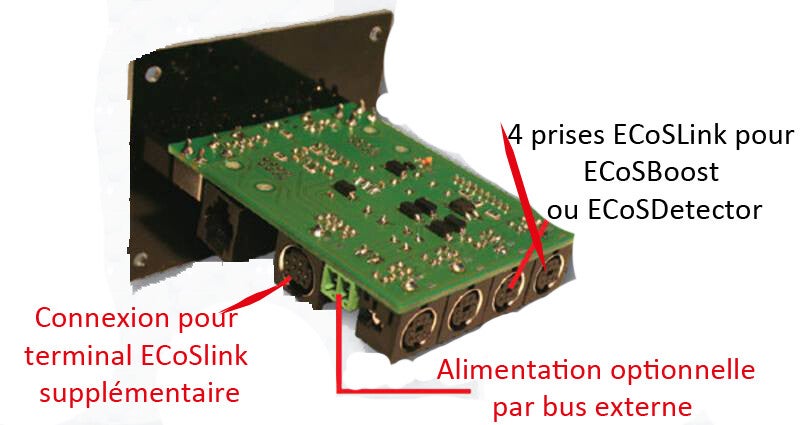

Un ECoSLink Terminal, vu de l'arrière.
Famille des SWITCHPILOT
N°51830 +/- 42,11 €.

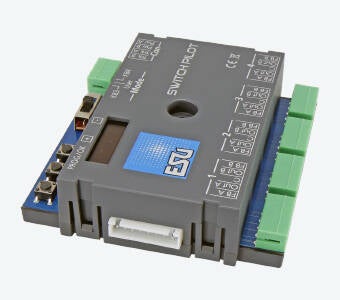

SwitchPilot 3, décodeur d'accessoires à solénoïde 4 voies, DCC/MM, OLED, avec retour d'information RC, mise à jour possible. Ils sont optimisés pour une utilisation stationnaire sur votre réseau et peuvent commander des aiguillages à double bobine classiques, des signaux lumineux, des découpleurs magnétiques, des ampoules, des led's ou d'autres charges stationnaires.
N°51831 +/- 69,22 €.

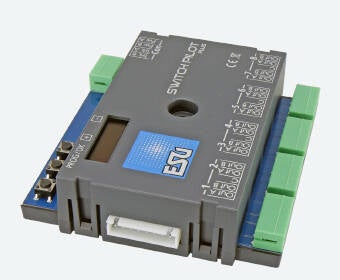

SwitchPilot 3 Plus décodeur d'accessoires magnétique 8 voies, DCC/MM, OLED, mise à jour possible, sont optimisés pour une utilisation stationnaire sur votre réseau et peuvent commander des aiguillages à double bobine classiques, des signaux lumineux, des découpleurs magnétiques, des ampoules, des led's ou d'autres charges stationnaires.

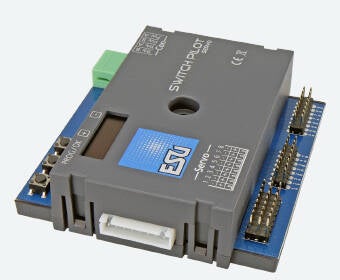

SwitchPilot 3 Servo, décodeur servo 8 canaux, DCC/MM, OLED, avec retour d'information RC, mise à jour possible.
N°51832 +/- 54,70 €.

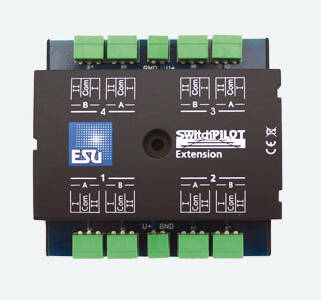

Extension SwitchPilot, 4 sorties relais, extension pour la gamme SwitchPilot.
N°51801 +/- 35,86 €.
N°51840 +/- 69,22 €.
SignalPilot, décodeur de signaux avec 16 sorties de fonctions indépendantes (push/pull), bornes amovibles. Spécialement conçu pour signaux DB.
Pour les signaux SNCB, voir ci-dessous, la rubrique : "Circuit imprimé conçu pour 2 signaux SNCB".
Lors de la configuration, les sorties du "SignalPilot" sont combinées en aspects de signalisation. Il est possible de concevoir des signaux à deux, trois, quatre aspects ou plus. Selon le nombre de sorties concernées, un ou plusieurs numéros d'aiguillage (adresses accessoires) sont attribués à chaque signal, permettant ainsi de modifier ultérieurement les différents aspects du signal. Jusqu'à 16 numéros d'aiguillage sont disponibles à cet effet.
La configuration des signaux s'effectue exclusivement à l'aide du logiciel "ESU LokProgrammer". Vous sélectionnez les signaux souhaités, puis vous les programmez pour le décodeur et enfin vous câblez les signaux conformément à la configuration.
Tous les aspects de signalisation prédéfinis dans le logiciel "LokProgrammer" sont modifiables individuellement.
Modes de fonctionnement
Le "SignalPilot" prend en charge les systèmes DCC "RailComPlus®" et "Motorola®". La programmation permet d'assigner chaque sortie à une adresse ou à une combinaison d'adresses.
Accessoires à brancher sur "SwitchPilot Extension" et sur "Signal Pilot"

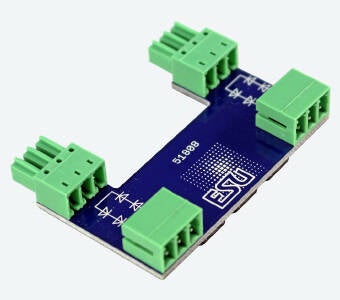

Adaptateur pour un "SwitchPilot Extension" gère les sections de freinage "ABC".
Lot de 2 pièces pour un total de 4 sections de freinage.
N°51808 +/- 14,07 €.

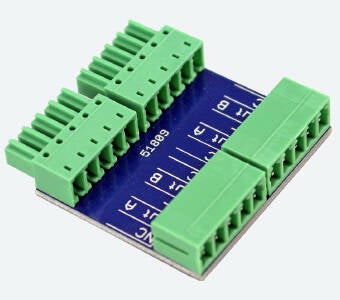

Adaptateur pour "SwitchPilot".
Eclairage des led's des signaux à cathode commune. Lot de 2 pièces pour un total de 8
sorties.
N°51809 +/- 14,07 €.
Circuit imprimé conçu par MODELISME & GRAPHISME pour 2 signaux SNCB
Gestion des signaux 4 ou 5 feux à led's, gestion du freinage.
Plaquette électronique complète testée pour 2 signaux SNCB à 4 ou 5 feux.
Conception et réalisation : MODELISME & GRAPHISME sa.
Dans les réseaux "SNCB" les combinaisons d'éclairage des led's sur la cible du signal sont nombreuses. En conséquence, nombre de sorties sont occupées sur le "Signal Pilot". Ce module remplace plusieurs sorties d'un "Signal Pilot" n°51840, de l'Adaptateur 51809 pour éclairage du signal, le "SwitchPilot Extension" n°518012 et l'Adaptateur n°51808 pour le freinage "ABC".
Tous les détails sur cette carte figurent sur la page "signaux_SNCB". Nous vous invitons à la consulter.
